Carte Max V

Carte Max V 80p/25p
Responsable
MESSERLI Etienne
Période
janvier 2012 - décembre 2012
Axes
Conception intégrale de systèmes embarqués

Nous tenons à former nos étudiants sur les dernières technologies. C’est dans cette optique que nous renouvelons régulièrement les cartes utilisées par les étudiants dans le cadre des laboratoires. La carte MAX_80p_25 utilise la dernière technologie de circuit programmable de type CPLD. Il s’agit d’un composant de la famille Max-V d’Altera. Nous sommes ainsi en phase avec les technologies utilisées dans l’industrie.

La carte MAX_80p_25p est utilisée pour la conception de systèmes numériques combinatoires et séquentiels. Les étudiants en formation de base, peuvent l’utiliser seule grâce à ses nombreuses interfaces utilisateur (LEDs, boutons, afficheur 7-segments, etc…). Elle peut aussi être utilisée pour des laboratoires plus avancés en combinaison avec d’autres cartes de l’institut, comme la carte Servo_USB ou la carte REPTAR. La communication avec ces cartes se fait via un de ses deux connecteurs (1x 80 pins et 1x 25 pins).


Schema_utilisation_carte_Max_V

La carte MAX_80p_25p dispose en plus de connecteurs d’extension pour une carte mezzanine. Ces connecteurs la rendent encore plus flexible, offrant la possibilité d’ajouter des nombreuses fonctionnalités intéressantes. Nous disposons déjà de cartes mezzanines avec capteur de température, écran LCD et audio analogique.

carte_mezzaninie_1_carte_Max_V
carte_mezzaninie_2_carte_Max_V

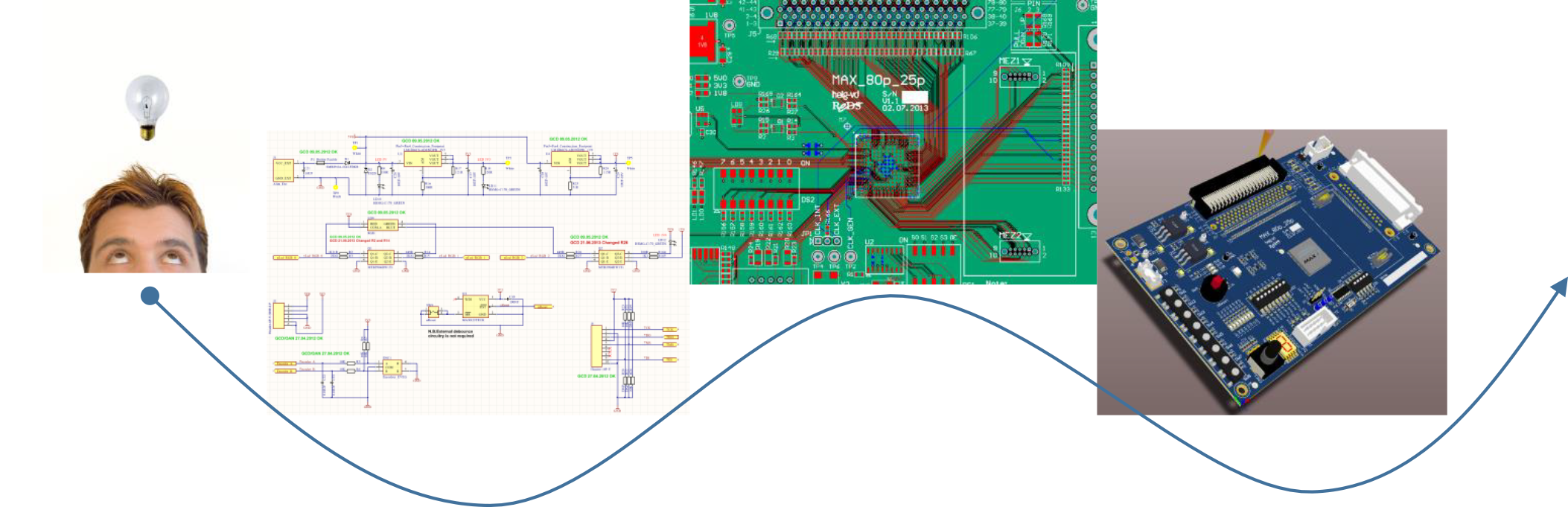

De la spécification, jusqu’à la schématique et le routage, la carte MAX_80p_25p a été entièrement développée à l’Institut REDS. La fabrication du PCB, en technologie 6 couches, a été mandatée à une entreprise externe, de même que l’assemblage des composants comportant un boîtier à haute densité de type BGA (CPLD MAX V).

conception_carte_Max_V

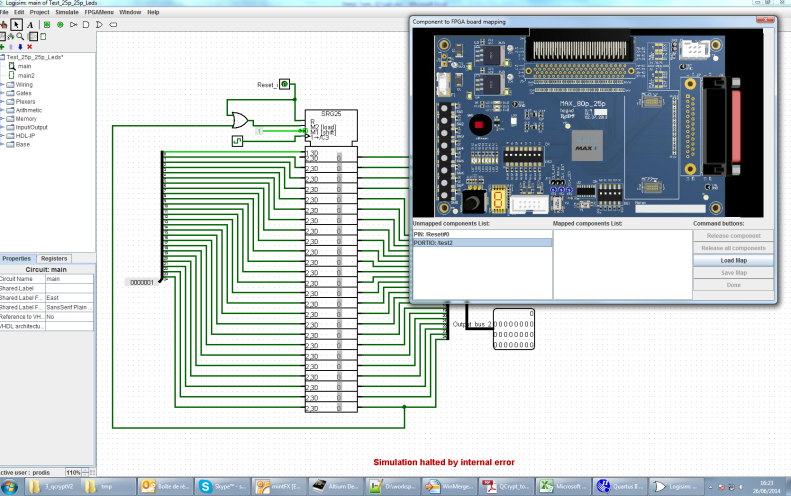

Pour plus de simplicité, un outil de CAO gratuit, Logisim, largement utilisé dans le milieu académique, a été adapté aux besoins du REDS et mis à disposition des étudiants entamant leur formation en conception numérique. Cet outil permet de générer automatiquement le fichier de configuration de la CPLD à partir d’un schéma de circuit logique saisi graphiquement. Logisim permet également une validation du système par une simulation interactive.

Carte_Max_V_Logisim

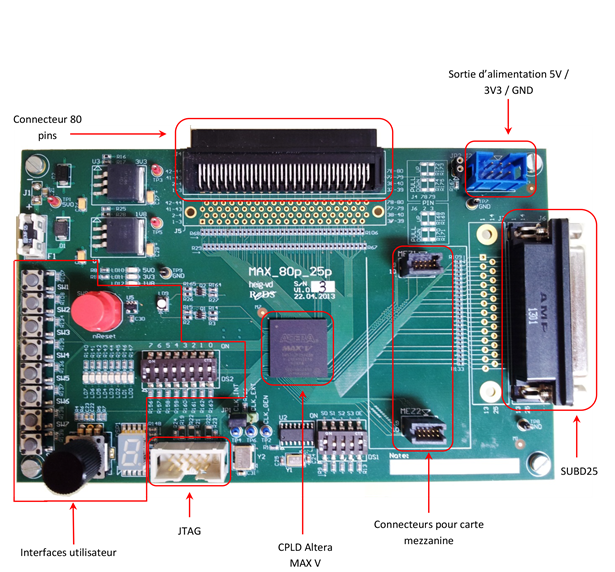

SpécificationsSpecifications_carte_Max_V


  • CPLD Altera MAX V (5M570ZF256C5N, 570 LE)
  • quartz 1MHz
  • générateur d’horloge 10-160 MHz
  • entrée pour horloge externe
  • alimentation 5V externe ou interne
  • connexion JTAG
  • 1x bouton reset
  • 8x boutons poussoir
  • 8x interrupteurs (DIP switch)
  • 1x capteur rotatif
  • 8x LEDs
  • 1x LED RGB
  • 1x afficheur 7-segments
  • 1x connecteur SUBD25 femelle
  • 1x connecteur DKK 80 pins femelle
  • 2x connecteurs 10 pins pour une carte mezzanine d’extension
  • protection des I/O par des résistances en série
